NIM040

m²

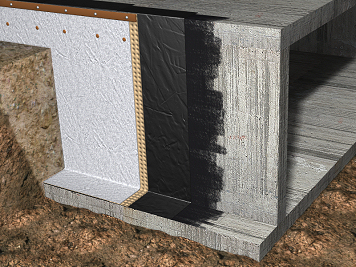

Capa drenante y filtrante exterior para muro en contacto con el terreno, con láminas nodulares con geotextil.

10,17€

Drenaje de muro de sótano o estructura enterrada, por su cara exterior, con lámina drenante nodular de polietileno de alta densidad (PEAD/HDPE), ChovADREN DD "CHOVA", con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado, resistencia a la compresión 150 kN/m² según UNE-EN ISO 604 y capacidad de drenaje 4,6 l/(s·m), sujeta al muro previamente impermeabilizado mediante fijaciones mecánicas, y rematado superiormente con perfil metálico.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt14gdc010g

m²

Lámina drenante nodular de polietileno de alta densidad (PEAD/HDPE), ChovADREN DD "CHOVA", con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado, resistencia a la compresión 150 kN/m² según UNE-EN ISO 604 y capacidad de drenaje 4,6 l/(s·m).

1,100

2,47

2,72

mt15pao015a

Ud

Clavo de acero de 62 mm de longitud, con arandela blanda de polietileno de 36 mm de diámetro, para fijación de membrana drenante.

2,000

0,44

0,88

mt15pao020a

m

Perfil de remate.

0,300

1,87

0,56

Subtotal materiales:

4,16

2

Mano de obra

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,171

17,54

3,00

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,171

16,43

2,81

Subtotal mano de obra:

5,81

3

Costes directos complementarios

%

Costes directos complementarios

2,000

9,97

0,20

Coste de mantenimiento decenal: 0,51€ en los primeros 10 años.

Costes directos (1+2+3):

10,17

UNIDAD DE OBRA NIM040: CAPA DRENANTE Y FILTRANTE EXTERIOR PARA MURO EN CONTACTO CON EL TERRENO, CON LÁMINAS NODULARES CON GEOTEXTIL.

CARACTERÍSTICAS TÉCNICAS

Formación de drenaje de muro de sótano o estructura enterrada, por su cara exterior, mediante lámina drenante nodular de polietileno de alta densidad (PEAD/HDPE), ChovADREN DD "CHOVA", con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado, resistencia a la compresión 150 kN/m² según UNE-EN ISO 604 y capacidad de drenaje 4,6 l/(s·m); sujeta al paramento vertical mediante fijaciones mecánicas (2 ud/m²), con los nódulos contra el muro previamente impermeabilizado. Incluso p/p de limpieza y preparación de la superficie, solapes horizontales y verticales, remates de esquinas y rincones y colocación de perfil metálico de remate superior (0,3 m/m²).

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Realización de trabajos auxiliares en la superficie soporte (conformado de ángulos, paso de tubos, etc.). Limpieza y preparación de la superficie en la que ha de aplicarse la lámina drenante y filtrante. Colocación de la lámina drenante y filtrante. Tratamiento de los elementos singulares (ángulos, aristas, etc.).

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá provisionalmente hasta que se realice el relleno del trasdós del muro, particularmente frente a acciones mecánicas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, incluyendo las entregas y los solapes.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,010

0,005

Residuos generados:

0,010

0,005

17 02 03

Plástico.

0,002

0,003

Envases:

0,002

0,003

Total residuos:

0,012

0,008
