| Cubierta plana transitable, no ventilada, ajardinada extensiva, con riego integrado, sistema "ZINCO" | ||
| QVE023 | Cubierta plana transitable, no ventilada, ajardinada extensiva, con riego integrado, sistema "ZINCO" | |
|

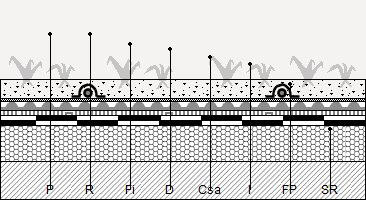

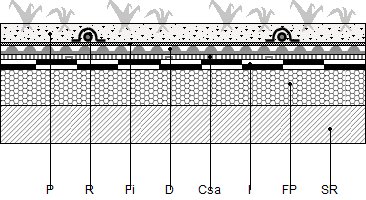

Cubierta plana transitable, no ventilada, ajardinada extensiva (ecológica), con riego integrado, sistema "ZINCO", pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; IMPERMEABILIZACIÓN: tipo bicapa, adherida, compuesta por una lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FV, con armadura de fieltro de fibra de vidrio de 60 g/m², de superficie no protegida y una lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP, con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color verde, con resistencia a la penetración de raíces, totalmente adheridas con soplete, sin coincidir sus juntas; membrana antirraíces flexible de polietileno de baja densidad y alta resistencia, WSF 40 "ZINCO", color negro, para evitar la penetración de raíces en la membrana impermeable; CAPA SEPARADORA BAJO PROTECCIÓN: manta protectora y retenedora SSM 45 "ZINCO", formada por geotextil de poliéster y polipropileno, de 5 mm de espesor, con una retención de agua de 5 l/m², una resistencia a la tracción longitudinal de 5,5 kN/m, una resistencia CBR a punzonamiento 2 kN y una masa superficial de 470 g/m²; CAPA DRENANTE Y RETENEDORA DE AGUA: módulo Floradrain FD 25-E "ZINCO", formado por placa de poliolefinas recicladas con perforaciones en la parte superior; CAPA FILTRANTE Y DISTRIBUIDORA DE AGUA: fieltro de distribución de agua AF 300 "ZINCO", formado por un geotextil de fibras de polipropileno y una lámina acrílica en una de sus caras, de 300 g/m² de masa superficial y 2,40 mm de espesor total; INSTALACIÓN DE RIEGO: tubería de riego por goteo, realizada con tubo de polietileno, 500-L2 "ZINCO", color negro, de 16 mm de diámetro exterior, con goteros autocompensables y autolimpiables integrados, situados cada 50 cm, fijada a la capa filtrante y distribuidora de agua con tiras de velcro, color negro, de 5 cm de anchura y 12 cm de longitud (2 ud/m²); CAPA DE PROTECCIÓN: sustrato Zincoterra Floral "ZINCO", compuesto de cerámica seleccionada triturada y otros componentes minerales mezclados con compost y turba rubia, de 100 mm de espesor, plantas con cepellón plano, Zinco Sedum Mix "ZINCO", con 4 o más especies distintas de sedum. Incluso cantos rodados para el relleno del espacio entre el borde de la cubierta y la vegetación. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA QVE023: CUBIERTA PLANA TRANSITABLE, NO VENTILADA, AJARDINADA EXTENSIVA, CON RIEGO INTEGRADO, SISTEMA "ZINCO".
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Impermeabilización asfáltica: se evitará su contacto con aceites, grasas, petróleos y disolventes. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).
CARACTERÍSTICAS TÉCNICAS
Cubierta plana transitable, no ventilada, ajardinada extensiva (ecológica), con riego integrado, sistema "ZINCO", pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; IMPERMEABILIZACIÓN: tipo bicapa, adherida, compuesta por una lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FV, con armadura de fieltro de fibra de vidrio de 60 g/m², de superficie no protegida y una lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP, con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color verde, con resistencia a la penetración de raíces, totalmente adheridas con soplete, sin coincidir sus juntas; membrana antirraíces flexible de polietileno de baja densidad y alta resistencia, WSF 40 "ZINCO", color negro, para evitar la penetración de raíces en la membrana impermeable; CAPA SEPARADORA BAJO PROTECCIÓN: manta protectora y retenedora SSM 45 "ZINCO", formada por geotextil de poliéster y polipropileno, de 5 mm de espesor, con una retención de agua de 5 l/m², una resistencia a la tracción longitudinal de 5,5 kN/m, una resistencia CBR a punzonamiento 2 kN y una masa superficial de 470 g/m²; CAPA DRENANTE Y RETENEDORA DE AGUA: módulo Floradrain FD 25-E "ZINCO", formado por placa de poliolefinas recicladas con perforaciones en la parte superior; CAPA FILTRANTE Y DISTRIBUIDORA DE AGUA: fieltro de distribución de agua AF 300 "ZINCO", formado por un geotextil de fibras de polipropileno y una lámina acrílica en una de sus caras, de 300 g/m² de masa superficial y 2,40 mm de espesor total; INSTALACIÓN DE RIEGO: tubería de riego por goteo, realizada con tubo de polietileno, 500-L2 "ZINCO", color negro, de 16 mm de diámetro exterior, con goteros autocompensables y autolimpiables integrados, situados cada 50 cm, fijada a la capa filtrante y distribuidora de agua con tiras de velcro, color negro, de 5 cm de anchura y 12 cm de longitud (2 ud/m²); CAPA DE PROTECCIÓN: sustrato Zincoterra Floral "ZINCO", compuesto de cerámica seleccionada triturada y otros componentes minerales mezclados con compost y turba rubia, de 100 mm de espesor, plantas con cepellón plano, Zinco Sedum Mix "ZINCO", con 4 o más especies distintas de sedum. Incluso cantos rodados para el relleno del espacio entre el borde de la cubierta y la vegetación.
NORMATIVA DE APLICACIÓN
Ejecución:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
NTE-QAA. Cubiertas: Azoteas ajardinadas. |
- |
NTJ 11C. Cubiertas verdes. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que la superficie de la base resistente es uniforme y plana, está limpia y carece de restos de obra. Se comprobará que los paramentos verticales de casetones, petos perimetrales y otros elementos constructivos se encuentran terminados.
AMBIENTALES.
Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h, debiendo aplicarse en unas condiciones térmicas ambientales que se encuentren dentro de los márgenes prescritos en las correspondientes especificaciones de aplicación.
DEL CONTRATISTA.
Habrá recibido la aceptación previa, por parte del fabricante, de la solución constructiva adoptada.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo de los puntos singulares. Replanteo de las pendientes y trazado de limatesas, limahoyas y juntas. Formación de pendientes mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo. Relleno de juntas con poliestireno expandido. Vertido en seco de la arcilla expandida hasta alcanzar el nivel de coronación de las maestras, y consolidación con lechada de cemento. Vertido, extendido y regleado de la capa de mortero de regularización. Limpieza y preparación de la superficie. Aplicación de la emulsión asfáltica. Colocación de la impermeabilización. Colocación de la capa separadora bajo protección. Colocación de la capa drenante y retenedora de agua. Colocación de la capa filtrante y distribuidora de agua. Extendido del sustrato. Colocación de la vegetación. Relleno del espacio entre el borde de la cubierta y la vegetación con cantos rodados.
CONDICIONES DE TERMINACIÓN.
Serán básicas las condiciones de estanqueidad.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la impermeabilización. Se evitará el vertido de residuos de obra sobre la capa vegetal.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la tubería de abastecimiento y distribución ni los accesorios.
