QAD011

m²

Cubierta plana no transitable, no ventilada, autoprotegida. Impermeabilización con láminas de poliolefinas.

65,27€

Cubierta plana no transitable, no ventilada, autoprotegida, tipo convencional, pendiente del 1% al 15%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; AISLAMIENTO TÉRMICO: panel rígido de lana mineral soldable, hidrofugada, LAROC S 150/4 "CHOVA" de 40 mm de espesor; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, revestida por una de sus caras con papel de aluminio y por la otra cara con fibras de poliéster no tejidas, de 0,8 mm de espesor y 670 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, juntas con banda de refuerzo autoadhesiva, y solapes fijados con adhesivo cementoso mejorado C2 E S1. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, para uso en fábrica protegida (pieza P), densidad 780 kg/m³, según UNE-EN 771-1.

3,000

0,13

0,39

mt01arl030aa

m³

Arcilla expandida, suministrada en sacos, según UNE-EN 13055-1.

0,100

135,87

13,59

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt08aaa010a

m³

Agua.

0,014

1,50

0,02

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,075

33,86

2,54

mt16lrc010qb

m²

Panel rígido de lana mineral soldable, hidrofugada, LAROC S 150/4 "CHOVA", según UNE-EN 13162, revestido con betún asfáltico y film de polipropileno termofusible, de 40 mm de espesor, resistencia térmica >= 1,05 m²K/W, conductividad térmica 0,038 W/(mK), Euroclase F de reacción al fuego según UNE-EN 13501-1.

1,050

12,88

13,52

mt09mcr250a

kg

Adhesivo cementoso mejorado, C2 E, con tiempo abierto ampliado, según UNE-EN 12004, para la fijación de geomembranas, compuesto por cementos especiales, áridos seleccionados y resinas sintéticas.

4,000

0,70

2,80

mt15rev220aa

m²

Lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, revestida por una de sus caras con papel de aluminio y por la otra cara con fibras de poliéster no tejidas, de 0,8 mm de espesor y 670 g/m², suministrada en rollos de 1,5 m de anchura y 30 m de longitud, según UNE-EN 13956.

1,100

13,79

15,17

mt09mcr250b

kg

Adhesivo cementoso mejorado, C2 E S1, con tiempo abierto ampliado y gran deformabilidad, según UNE-EN 12004, para la fijación de solapes de geomembranas, compuesto por cementos especiales, áridos seleccionados y resinas sintéticas.

0,300

3,00

0,90

mt15rev221a

m

Banda de refuerzo autoadhesiva de aluminio, de 10 cm de anchura, suministrada en rollos de 10 m de longitud, para lámina impermeabilizante flexible tipo EVAC.

0,100

3,83

0,38

Subtotal materiales:

50,37

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,098

19,03

1,86

mo113

h

Peón ordinario construcción.

0,317

17,82

5,65

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,109

19,03

2,07

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,109

18,05

1,97

mo054

h

Oficial 1ª montador de aislamientos.

0,055

19,56

1,08

mo101

h

Ayudante montador de aislamientos.

0,055

18,05

0,99

Subtotal mano de obra:

13,62

3

Costes directos complementarios

%

Costes directos complementarios

2,000

63,99

1,28

Coste de mantenimiento decenal: 18,28€ en los primeros 10 años.

Costes directos (1+2+3):

65,27

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13055-1:2003

1.3.2003

1.6.2004

2+/4

Áridos ligeros. Parte 1: Áridos ligeros para hormigón, mortero e inyectado.

UNE-EN 13055-1/AC:2004

1.1.2010

1.1.2010

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 12004:2008/A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNE-EN 13956:2013

1.10.2013

1.10.2013

1/2+/3/4

Láminas f lexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubier tas. Definiciones y características.

UNIDAD DE OBRA QAD011: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, AUTOPROTEGIDA. IMPERMEABILIZACIÓN CON LÁMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

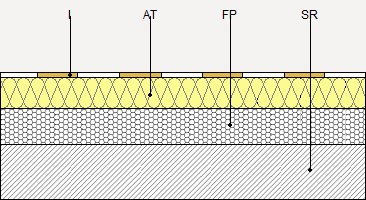

Cubierta plana no transitable, no ventilada, autoprotegida, tipo convencional, pendiente del 1% al 15%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; AISLAMIENTO TÉRMICO: panel rígido de lana mineral soldable, hidrofugada, LAROC S 150/4 "CHOVA" de 40 mm de espesor; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, revestida por una de sus caras con papel de aluminio y por la otra cara con fibras de poliéster no tejidas, de 0,8 mm de espesor y 670 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, juntas con banda de refuerzo autoadhesiva, y solapes fijados con adhesivo cementoso mejorado C2 E S1.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

No se recibirán ni apoyarán sobre la cubierta elementos que pudieran dañarla o dificultar su desagüe.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 02

Ladrillos.

0,798

0,638

01 04 09

Residuos de arena y arcillas.

0,105

0,066

17 01 01

Hormigón (hormigones, morteros y prefabricados).

3,396

2,264

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,227

0,378

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,297

0,198

17 02 03

Plástico.

0,026

0,043

Residuos generados:

4,849

3,588

15 01 01

Envases de papel y cartón.

0,643

0,857

17 02 03

Plástico.

0,315

0,525

17 02 01

Madera.

0,251

0,228

Envases:

1,209

1,611

Total residuos:

6,058

5,198
