QAD032

m²

Cubierta plana no transitable, no ventilada, ajardinada. Impermeabilización con láminas de PVC.

63,39€

Cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo invertida, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, GEOFIM 300 "CHOVA", (300 g/m²); IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P, (fv), CHOVIPOL RV 1,2 INTEMPERIE "CHOVA", de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, GEOFIM 300 "CHOVA", (300 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, ChovAFOAM 300 M "CHOVA", según UNE-EN 13164, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, GEOFIM 150 "CHOVA", (150 g/m²); CAPA DRENANTE Y FILTRANTE: lámina drenante y filtrante de estructura nodular de polietileno de alta densidad (PEAD/HDPE), ChovADREN DD "CHOVA", con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado; CAPA DE PROTECCIÓN: capa de tierra vegetal para plantación de 25 cm de espesor. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, para uso en fábrica protegida (pieza P), densidad 780 kg/m³, según UNE-EN 771-1.

3,000

0,13

0,39

mt01arl030aa

m³

Arcilla expandida, suministrada en sacos, según UNE-EN 13055-1.

0,100

135,87

13,59

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt08aaa010a

m³

Agua.

0,014

1,50

0,02

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,075

33,86

2,54

mt14gsa020ih

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, GEOFIM 300 "CHOVA", con una resistencia a la tracción longitudinal de 3,45 kN/m, una resistencia a la tracción transversal de 3,45 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m², según UNE-EN 13252.

2,100

1,24

2,60

mt15dan010h

m²

Lámina impermeabilizante flexible de PVC-P, (fv), CHOVIPOL RV 1,2 INTEMPERIE "CHOVA", de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, según UNE-EN 13956.

1,050

6,76

7,10

mt16pxc010jd

m²

Panel rígido de poliestireno extruido, ChovAFOAM 300 M "CHOVA", según UNE-EN 13164, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego según UNE-EN 13501-1, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(TH)-WL(T)0,7.

1,050

5,97

6,27

mt14gsa020gd

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, GEOFIM 150 "CHOVA", con una resistencia a la tracción longitudinal de 1,88 kN/m, una resistencia a la tracción transversal de 1,49 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 40 mm, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 150 g/m², según UNE-EN 13252.

1,050

0,54

0,57

mt14gdc010g

m²

Lámina drenante y filtrante de estructura nodular de polietileno de alta densidad (PEAD/HDPE), ChovADREN DD "CHOVA", con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado, resistencia a la compresión 150 kN/m² según UNE-EN ISO 604 y capacidad de drenaje 4,6 l/(s·m).

1,050

3,26

3,42

mt01arj020

m³

Tierra vegetal para plantación.

0,250

8,26

2,07

Subtotal materiales:

39,63

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,098

19,03

1,86

mo113

h

Peón ordinario construcción.

0,317

17,82

5,65

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,219

19,03

4,17

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,219

18,05

3,95

mo054

h

Oficial 1ª montador de aislamientos.

0,055

19,56

1,08

mo101

h

Ayudante montador de aislamientos.

0,055

18,05

0,99

mo040

h

Oficial 1ª jardinero.

0,131

19,03

2,49

mo115

h

Peón jardinero.

0,131

17,82

2,33

Subtotal mano de obra:

22,52

3

Costes directos complementarios

%

Costes directos complementarios

2,000

62,15

1,24

Coste de mantenimiento decenal: 52,36€ en los primeros 10 años.

Costes directos (1+2+3):

63,39

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13055-1:2003

1.3.2003

1.6.2004

2+/4

Áridos ligeros. Parte 1: Áridos ligeros para hormigón, mortero e inyectado.

UNE-EN 13055-1/AC:2004

1.1.2010

1.1.2010

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNE-EN 13956:2013

1.10.2013

1.10.2013

1/2+/3/4

Láminas f lexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubier tas. Definiciones y características.

UNE-EN 13164:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNIDAD DE OBRA QAD032: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, AJARDINADA. IMPERMEABILIZACIÓN CON LÁMINAS DE PVC.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

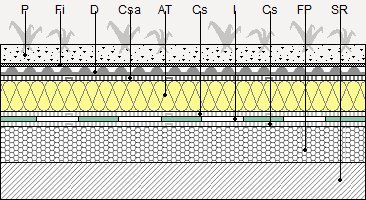

Cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo invertida, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, GEOFIM 300 "CHOVA", (300 g/m²); IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P, (fv), CHOVIPOL RV 1,2 INTEMPERIE "CHOVA", de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, GEOFIM 300 "CHOVA", (300 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, ChovAFOAM 300 M "CHOVA", según UNE-EN 13164, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, GEOFIM 150 "CHOVA", (150 g/m²); CAPA DRENANTE Y FILTRANTE: lámina drenante y filtrante de estructura nodular de polietileno de alta densidad (PEAD/HDPE), ChovADREN DD "CHOVA", con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado; CAPA DE PROTECCIÓN: capa de tierra vegetal para plantación de 25 cm de espesor.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el vertido de residuos de obra sobre la capa vegetal.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 02

Ladrillos.

0,798

0,638

01 04 09

Residuos de arena y arcillas.

0,105

0,066

17 01 01

Hormigón (hormigones, morteros y prefabricados).

3,396

2,264

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,190

0,317

17 05 04

Tierra y piedras distintas de las especificadas en el código 17 05 03.

1,538

0,961

Residuos generados:

6,027

4,246

15 01 01

Envases de papel y cartón.

0,643

0,857

17 02 03

Plástico.

0,321

0,535

17 02 01

Madera.

0,251

0,228

Envases:

1,215

1,621

Total residuos:

7,242

5,866
